ARANDELAS

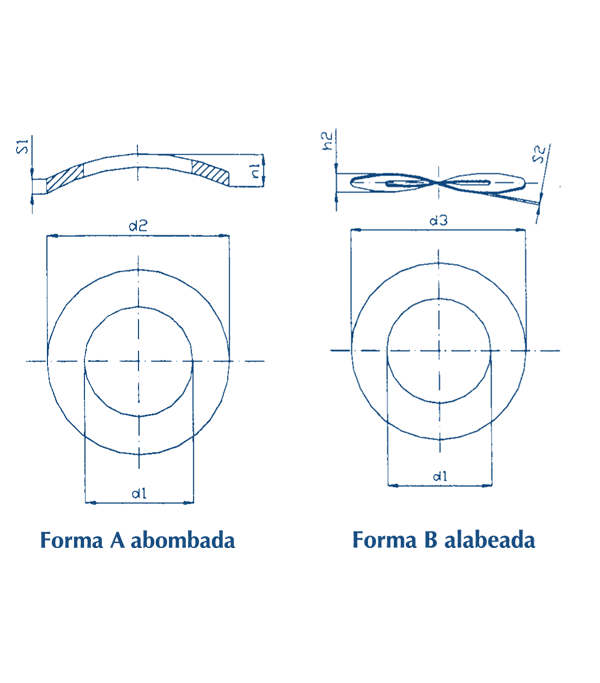

DIN 137
| Ref. | Medida nominal | d1 | Tolerancia H14 (d1) | Tolerancia js 16 (d2) |
|---|---|---|---|---|
| D137A02 | 2 | 2,2 | 0,25 | 4,5 |
| D137A02,3 | 2,3 | 2,5 | 0,25 | 5,0 |
| D137A02,6 | 2,6 | 2,8 | 0,25 | 5,5 |
| D137A03 | 3,0 | 3,2 | 0,25 | 6,0 |
| D137A03,5 | 3,5 | 3,7 | 0,30 | 7,0 |
| D137A04 | 4 | 4,3 | 0,30 | 8,0 |
| D137A05 | 5 | 5,3 | 0,30 | 10,0 |
| D137A06 | 6 | 6,4 | 0,30 | 11,0 |
| D137A07 | 7 | 7,4 | 0,36 | 12 |
| D137A08 | 8 | 8,4 | 0,36 | 15,0 |
| D137A10 | 10 | 10,5 | 0,36 | 18,0 |
| D137B03 | 3 | 3,2 | 0,25 | 8 |
| D137B03,5 | 3,5 | 3,7 | 0,30 | 8 |
| D137B04 | 4 | 4,3 | 0,30 | 9 |
| D137B05 | 5 | 5,3 | 0,30 | 11 |
| D137B06 | 6 | 6,4 | 0,30 | 12 |
| D137B07 | 7 | 7,4 | 0,36 | 14 |
| D137B08 | 8 | 8,4 | 0,36 | 15 |
| D137B10 | 10 | 10,5 | 0,36 | 21 |
| D137B12 | 12 | 13 | 0,43 | 324 |
| D137B14 | 14 | 15 | 0,43 | 28 |
| D137B16 | 16 | 17 | 0,43 | 30 |
| D137B18 | 18 | 19 | 0,43 | 34 |
| D137B20 | 20 | 21 | 0,52 | 36 |
| D137B24 | 22 | 23 | 0,52 | 40 |
| Referencia: |
|---|
