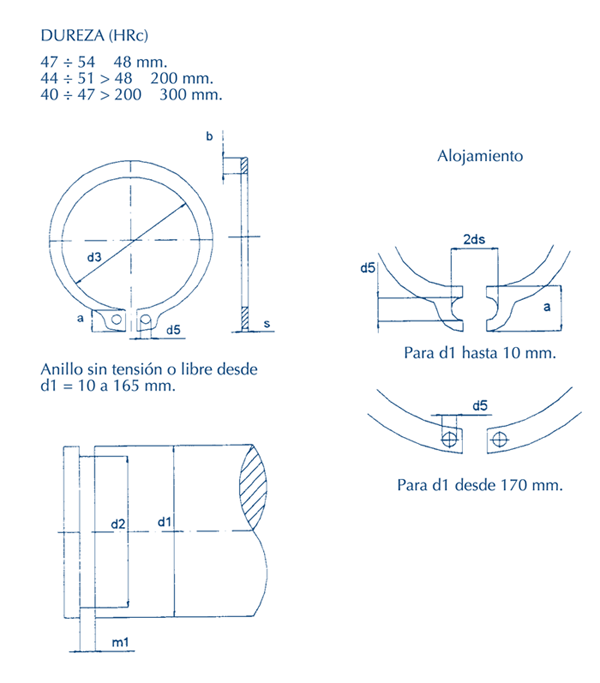

ANILLOS DE RETENCIóN
DIN 471
Ref. Diámetro del eje d1 Espesor S tolerancia (Espesor S) d3
E004 4 0,4 0,0/-0,05 3,7
E005 0,0/-0,05 0,04/-0,15 0/-0,048 0,066
E006 6 0,7 0,0/-0,05 5,6
E007 7 0,8 0,0/-0,05 6,5
E008 8 0,8 0,0/-0,05 7,4
E009 9 1 0,0/-0,06 8,4
E010 10 1 0,0/-0,06 9,3
E011 11 1 0,0/-0,06 10,2
E012 12 1 0,0/-0,06 11
E013 13 1 0,0/-0,06 11,9
E014 14 1 0,0/-0,06 12,9
E015 15 1 0,0/-0,06 13,8
E016 16 1 0,0/-0,06 14,7
E017 17 1 0,0/-0,06 15,7
E018 18 1,2 0,0/-0,06 16,5
E019 19 1,2 0,0/-0,06 17,5
E020 20 1,2 0,0/-0,06 18,5
E021 21 1,2 0,0/-0,06 19,5
E022 22 1,2 0,0/-0,06 20,5
E023 23 1,2 0,0/-0,06 21,4
E024 24 1,2 0,0/-0,06 22,2
E025 25 1,2 0,0/-0,06 23,2
E026 26 1,2 0,0/-0,06 24,2
E027 27 1,2 0,0/-0,06 25,0
E028 28 1,5 0,0/-0,06 25,9
E029 29 1,5 0,0/-0,06 26,9
E030 30 1,5 0,0/-0,06 27,9
E031 31 1,5 0,0/-0,06 28,7
E032 32 1,5 0,0/-0,06 29,6
E033 33 1,5 0,0/-0,06 30,5
E034 34 1,5 0,0/-0,06 31,5
E035 35 1,5 0,0/-0,06 32,2
E036 36 1,75 0,0/-0,06 33,2
E037 37 1,75 0,0/-0,06 34,2
E038 38 1,75 0,0/-0,06 35,2
E039 39 1,75 0,0/-0,06 36
E040 40 1,75 0,0/-0,06 36,5
E041 41 1,75 0,0/-0,06 37,5
E042 42 1,75 0,0/-0,06 38,5
E044 44 1,75 0,0/-0,06 40,5
E045 45 1,75 0,0/-0,06 41,5
E046 46 1,75 0,0/-0,06 42,5
E047 47 1,75 0,0/-0,06 43,5
E048 48 1,75 0,0/-0,06 44,5
E050 50 2,0 0,0/-0,07 45,8
E052 52 2,0 0,0/-0,07 47,8
E055 55 2,0 0,0/-0,07 50,8
E058 58 2,0 0,0/-0,07 53,8
E060 60 2,0 0,0/-0,07 55,8
E062 62 2,0 0,0/-0,07 57,8
E065 65 2,5 0,0/-0,07 60,8
E068 68 2,5 0,0/-0,07 63,5
E070 70 2,5 0,0/-0,07 65,5
E072 72 2,5 0,0/-0,07 67,5
E075 75 2,5 0,0/-0,07 70,5
E078 78 2,5 0,0/-0,07 73,5
E080 80 2,5 0,0/-0,07 74,5
E082 82 2,5 0,0/-0,07 76,5
E085 85 3 0,0/-0,08 79,5
E090 90 3 0,0/-0,08 84,5
E095 95 3 0,0/-0,08 89,5
E100 100 3 0,0/-0,08 94,5
E105 105 4 0,0/-0,10 98
E110 110 4 0,0/-0,10 103
E115 115 4 0,0/-0,10 108
E120 120 4 0,0/-0,10 113
E125 125 4 0,0/-0,10 118
E130 130 4 0,0/-0,10 123
E135 135 4 0,0/-0,10 128
E140 140 4 0,0/-0,10 133
E145 145 4 0,0/-0,10 138
E150 150 4 0,0/-0,10 142
E155 155 4 0,0/-0,10 146
E160 160 4 0,0/-0,10 151
E165 165 4 0,0/-0,10 155,5
E170 170 4 0,0/-0,10 160,5
E175 175 4 0,0/-0,10 165,5
E180 180 4 0,0/-0,10 170,5
E185 185 4 0,0/-0,10 175,5
E190 190 4 0,0/-0,10 180,5
E195 195 4 0,0/-0,10 185,5
E200 200 4 0,0/-0,10 190,5
E205 205 5 0,0/-0,12 193
E210 210 5 0,0/-0,12 198
E215 215 5 0,0/-0,12 203
E220 220 5 0,0/-0,12 208
E225 225 5 0,0/-0,12 213
E230 230 5 0,0/-0,12 218
E235 235 5 0,0/-0,12 223
E240 240 5 0,0/-0,12 228
E245 245 5 0,0/-0,12 233
E250 250 5 0,0/-0,12 238
E255 255 5 0,0/-0,12 240
E260 260 5 0,0/-0,12 245
E265 265 5 0,0/-0,12 250
E270 270 5 0,0/-0,12 255
E275 275 5 0,0/-0,12 260
E280 280 5 0,0/-0,12 265
E285 285 5 0,0/-0,12 270
E290 290 5 0,0/-0,12 275
E295 295 5 0,0/-0,12 280
E300 300 5 0,0/-0,12 285
E305 305 6 0,0/-0,15 288
E310 310 6 0,0/-0,15 293
E315 315 6 0,0/-0,15 298
E320 320 6 0,0/-0,15 303
E325 325 6 0,0/-0,15 308
E330 330 6 0,0/-0,15 313
E335 335 6 0,0/-0,15 318
E340 340 6 0,0/-0,15 323
E345 345 6 0,0/-0,15 328
E350 350 6 0,0/-0,15 333
E355 355 6 0,0/-0,15 338
E360 360 6 0,0/-0,15 343
E365 365 6 0,0/-0,15 348
E370 370 6 0,0/-0,15 353
E375 375 6 0,0/-0,15 358
E380 380 6 0,0/-0,15 363
E385 385 6 0,0/-0,15 368
E390 390 6 0,0/-0,15 373
E395 395 6 0,0/-0,15 378
E400 400 6 0,0/-0,15 383
E410 410 7 0,0/-0,15 390
E420 420 7 0,0/-0,15 400
E430 430 7 0,0/-0,15 410
E440 440 7 0,0/-0,15 420
E450 450 7 0,0/-0,15 430
E460 460 7 0,0/-0,15 440
E470 470 7 0,0/-0,15 450
E480 480 7 0,0/-0,15 460
E490 490 7 0,0/-0,15 470
E500 500 7 0,0/-0,15 480
