RETAINING RINGS

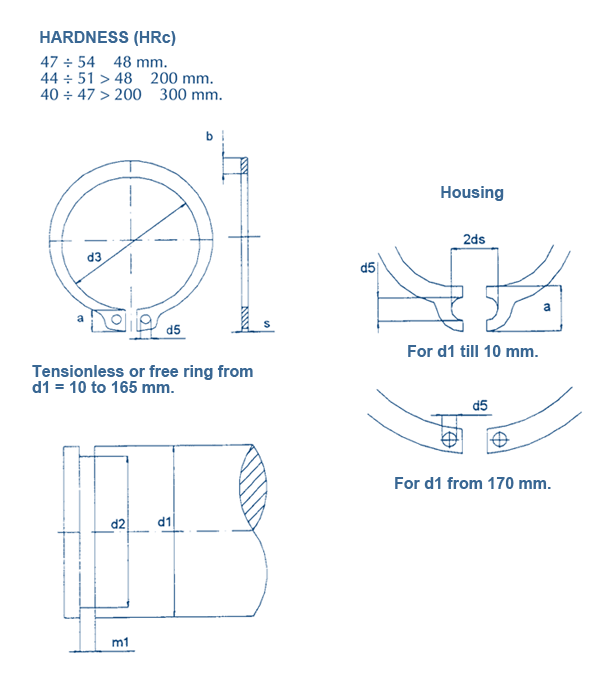

DIN 471
Ref. Axle diameter d1 Thickness S Tolerance (thickness S) d3
E004 4 0.4 0.0/-0.05 3.7
E005 0.0/-0.05 0.04/-0.15 0/-0.048 0.066
E006 6 0.7 0.0/-0.05 5.6
E007 7 0.8 0.0/-0.05 6.5
E008 8 0.8 0.0/-0.05 7.4
E009 9 1 0.0/-0.06 8.4
E010 10 1 0.0/-0.06 9.3
E011 11 1 0.0/-0.06 10.2
E012 12 1 0.0/-0.06 11
E013 13 1 0.0/-0.06 11.9
E014 14 1 0.0/-0.06 12.9
E015 15 1 0.0/-0.06 13.8
E016 16 1 0.0/-0.06 14.7
E017 17 1 0.0/-0.06 15.7
E018 18 1.2 0.0/-0.06 16.5
E019 19 1.2 0.0/-0.06 17.5
E020 20 1.2 0.0/-0.06 18.5
E021 21 1.2 0.0/-0.06 19.5
E022 22 1.2 0.0/-0.06 20.5
E023 23 1.2 0.0/-0.06 21.4
E024 24 1.2 0.0/-0.06 22.2
E025 25 1.2 0.0/-0.06 23.2
E026 26 1.2 0.0/-0.06 24.2
E027 27 1.2 0.0/-0.06 25.0
E028 28 1.5 0.0/-0.06 25.9
E029 29 1.5 0.0/-0.06 26.9
E030 30 1.5 0.0/-0.06 27.9
E031 31 1.5 0.0/-0.06 28.7
E032 32 1.5 0.0/-0.06 29.6
E033 33 1.5 0.0/-0.06 30.5
E034 34 1.5 0.0/-0.06 31.5
E035 35 1.5 0.0/-0.06 32.2
E036 36 1.75 0.0/-0.06 33.2
E037 37 1.75 0.0/-0.06 34.2
E038 38 1.75 0.0/-0.06 35.2
E039 39 1.75 0.0/-0.06 36
E040 40 1.75 0.0/-0.06 36.5
E041 41 1.75 0.0/-0.06 37.5
E042 42 1.75 0.0/-0.06 38.5
E044 44 1.75 0.0/-0.06 40.5
E045 45 1.75 0.0/-0.06 41.5
E046 46 1.75 0.0/-0.06 42.5
E047 47 1.75 0.0/-0.06 43.5
E048 48 1.75 0.0/-0.06 44.5
E050 50 2.0 0.0/-0.07 45.8
E052 52 2.0 0.0/-0.07 47.8
E055 55 2.0 0.0/-0.07 50.8
E058 58 2.0 0.0/-0.07 53.8
E060 60 2.0 0.0/-0.07 55.8
E062 62 2.0 0.0/-0.07 57.8
E065 65 2.5 0.0/-0.07 60.8
E068 68 2.5 0.0/-0.07 63.5
E070 70 2.5 0.0/-0.07 65.5
E072 72 2.5 0.0/-0.07 67.5
E075 75 2.5 0.0/-0.07 70.5
E078 78 2.5 0.0/-0.07 73.5
E080 80 2.5 0.0/-0.07 74.5
E082 82 2.5 0.0/-0.07 76.5
E085 85 3 0.0/-0.08 79.5
E090 90 3 0.0/-0.08 84.5
E095 95 3 0.0/-0.08 89.5
E100 100 3 0.0/-0.08 94.5
E105 105 4 0.0/-0.10 98
E110 110 4 0.0/-0.10 103
E115 115 4 0.0/-0.10 108
E120 120 4 0.0/-0.10 113
E125 125 4 0.0/-0.10 118
E130 130 4 0.0/-0.10 123
E135 135 4 0.0/-0.10 128
E140 140 4 0.0/-0.10 133
E145 145 4 0.0/-0.10 138
E150 150 4 0.0/-0.10 142
E155 155 4 0.0/-0.10 146
E160 160 4 0.0/-0.10 151
E165 165 4 0.0/-0.10 155.5
E170 170 4 0.0/-0.10 160.5
E175 175 4 0.0/-0.10 165.5
E180 180 4 0.0/-0.10 170.5
E185 185 4 0.0/-0.10 175.5
E190 190 4 0.0/-0.10 180.5
E195 195 4 0.0/-0.10 185.5
E200 200 4 0.0/-0.10 190.5
E205 205 5 0.0/-0.12 193
E210 210 5 0.0/-0.12 198
E215 215 5 0.0/-0.12 203
E220 220 5 0.0/-0.12 208
E225 225 5 0.0/-0.12 213
E230 230 5 0.0/-0.12 218
E235 235 5 0.0/-0.12 223
E240 240 5 0.0/-0.12 228
E245 245 5 0.0/-0.12 233
E250 250 5 0.0/-0.12 238
E255 255 5 0.0/-0.12 240
E260 260 5 0.0/-0.12 245
E265 265 5 0.0/-0.12 250
E270 270 5 0.0/-0.12 255
E275 275 5 0.0/-0.12 260
E280 280 5 0.0/-0.12 265
E285 285 5 0.0/-0.12 270
E290 290 5 0.0/-0.12 275
E295 295 5 0.0/-0.12 280
E300 300 5 0.0/-0.12 285
E305 305 6 0.0/-0.15 288
E310 310 6 0.0/-0.15 293
E315 315 6 0.0/-0.15 298
E320 320 6 0.0/-0.15 303
E325 325 6 0.0/-0.15 308
E330 330 6 0.0/-0.15 313
E335 335 6 0.0/-0.15 318
E340 340 6 0.0/-0.15 323
E345 345 6 0.0/-0.15 328
E350 350 6 0.0/-0.15 333
E355 355 6 0.0/-0.15 338
E360 360 6 0.0/-0.15 343
E365 365 6 0.0/-0.15 348
E370 370 6 0.0/-0.15 353
E375 375 6 0.0/-0.15 358
E380 380 6 0.0/-0.15 363
E385 385 6 0.0/-0.15 368
E390 390 6 0.0/-0.15 373
E395 395 6 0.0/-0.15 378
E400 400 6 0.0/-0.15 383
E410 410 7 0.0/-0.15 390
E420 420 7 0.0/-0.15 400
E430 430 7 0.0/-0.15 410
E440 440 7 0.0/-0.15 420
E450 450 7 0.0/-0.15 430
E460 460 7 0.0/-0.15 440
E470 470 7 0.0/-0.15 450
E480 480 7 0.0/-0.15 460
E490 490 7 0.0/-0.15 470
E500 500 7 0.0/-0.15 480
